    更换硬盘后无法触发自动重构问题分析

    一、 现网描述

    1.1 环境描述

    设备型号：Kuntai R722

    RAID卡：3508 raid卡

    阵列信息：2块ssd盘组raid1，1块HDD盘组raid0，1块HDD盘组raid0，30块HDD盘组raid5

    1.2 故障现象

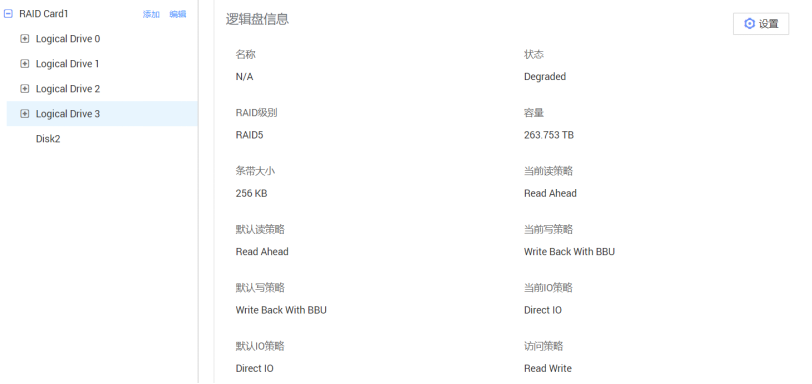

    现场三台服务器raid5阵列组中均有一块硬盘故障，raid组处于降级状态，更换新硬盘后raid组不自动重构。image.png image.png image.png





    二、问题分析

    2.1 排查思路

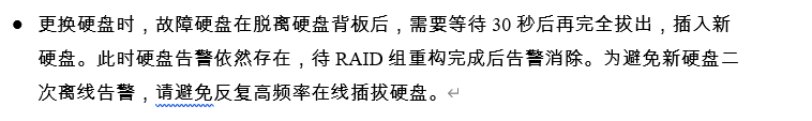

    1. 用户热插拔更换硬盘过程是否等待30s以上。image.png

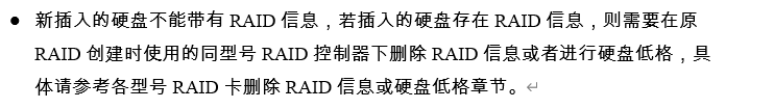

    2. 重启设备进入BIOS界面，查看硬盘是否有外部配置，对硬盘进行格式化。image.png

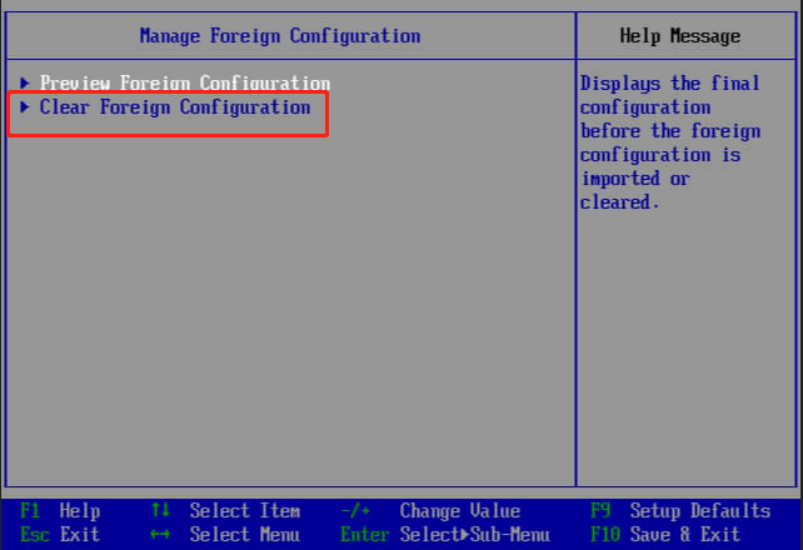

    选择“Clear Foreign Configuration”并按“Enter”。打开操作确认界面。选择“Confirm”并按“Enter”。选择“Yes”并按“Enter”。提示The operation has been performed successfully。按“ESC”完成配置返回上级界面。image.png

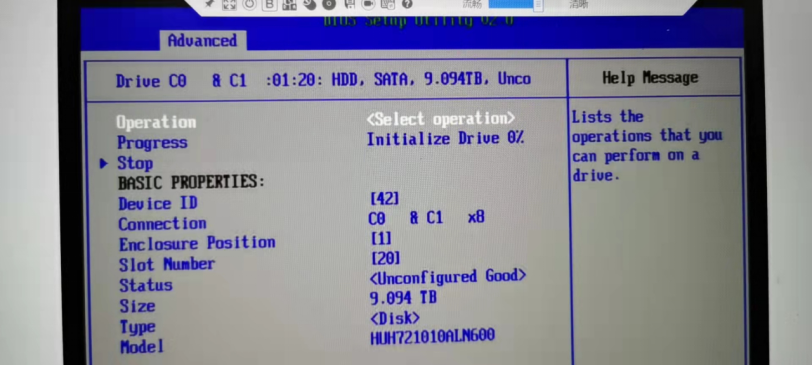

    Initialize Drive：对前100MByte空间进行全写0操作。image.png

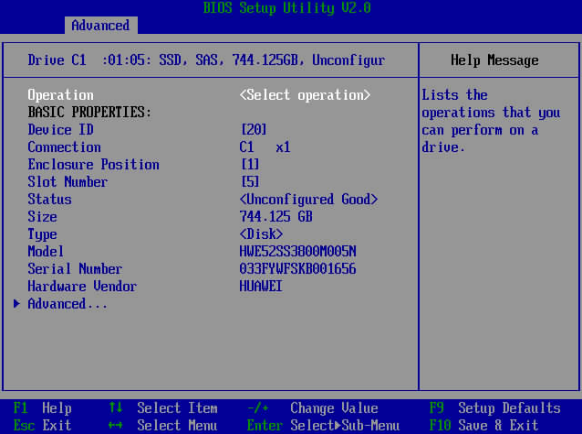

    3. 将新硬盘设置为局部热备盘，触发自动重构。将“Operation”设置为“Assign Dedicated Hot Spare Drive”。image.png

    4. 经过以上排查发现依然无法重构，判断可能是硬件不适配导致，收集日志进行分析。

    2.2 原因分析

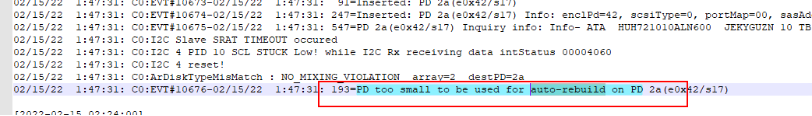

    1、三台设备均无法重构的原因为硬盘size不够，导致无法自动重构，一般为硬盘侧问题。image.png image.png

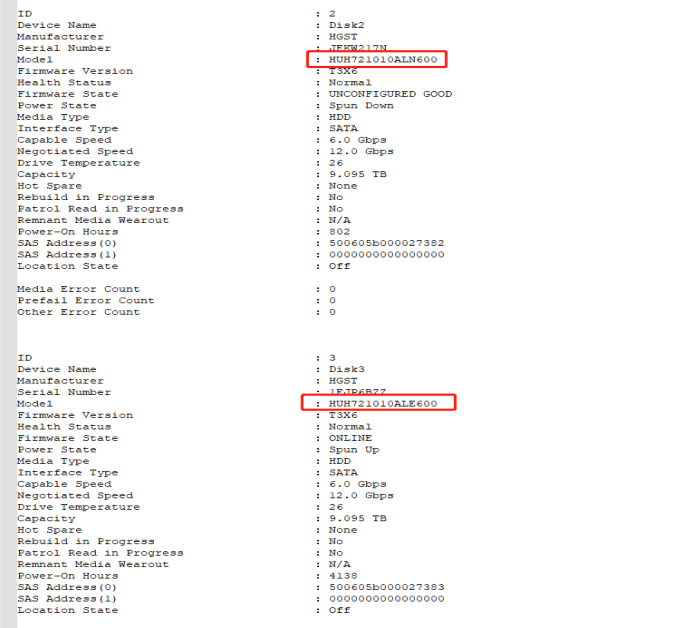

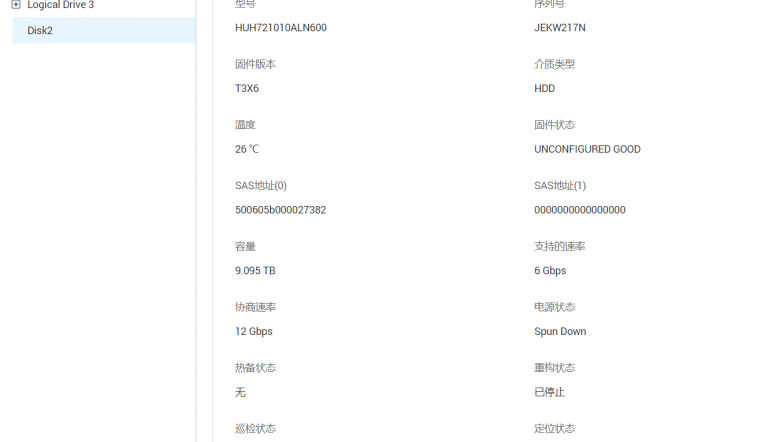

    2、查看更换的硬盘信息，更换的disk2硬盘型号与原raid5组中的其他硬盘型号存在差异；image.png image.png

    3、两种硬盘型号的扇区格式不同，HUH721010ALN600为4k Native格式，HUH721010ALE600为512 Emulation格式；

    建议：换成同样型号的硬盘HUH721010ALE600；


    三、问题解决

    3.1 解决办法

    更换相同型号以及扇区格式为512 Emulation格式的硬盘

    3.2 分析总结

    1. 在更换硬盘时，按照规范操作进行，热插拔硬盘需要等待30S以上。

    2. 更换的新硬盘需保证无其他配置数据。

    3. 更换的新硬盘需要保证与原阵列中的硬盘一致或存在mile米乐M6备件替代关系表中。
